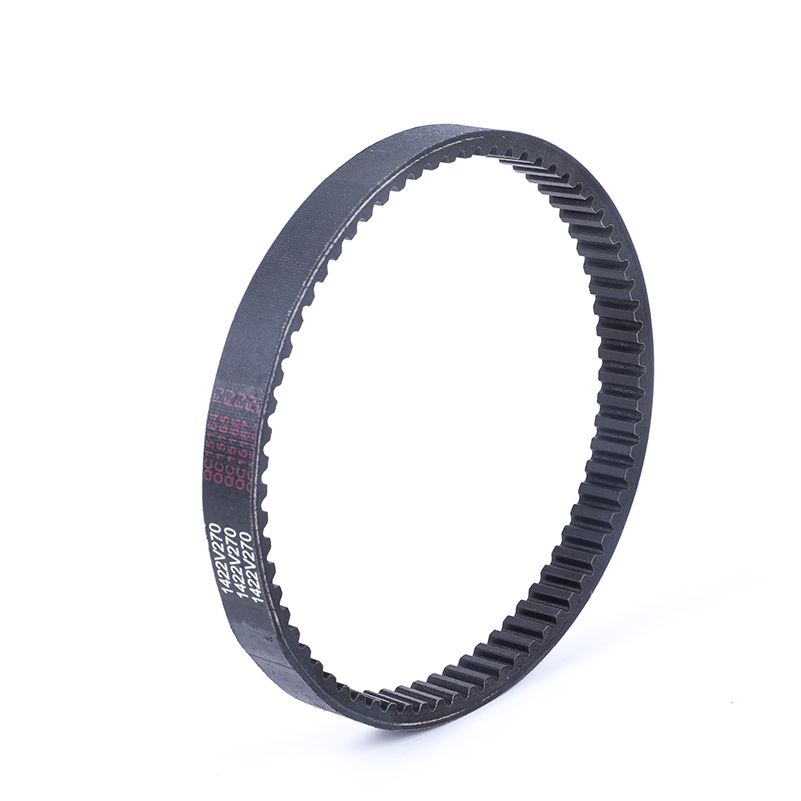

آیا تسمه‌های محرک می‌توانند انتقال قدرت را در شرایط بار سنگین به‌صورت پایدار حفظ کنند؟

اصول عملکرد تسمه محرک در کاربردهای بار سنگین

درک لغزش تسمه و پایداری انتقال در شرایط گشتاور بالا

تسمه‌های محرک برای انتقال قدرت به اصطکاک وابسته هستند، اما گشتاور بالا چالش‌های قابل توجهی در پایداری ایجاد می‌کند. پژوهش‌ها نشان می‌دهند که لغزش تسمه با هر افزایش ۱۰۰ نیوتون‌متری در گشتاور فراتر از ۴۰۰ نیوتون‌متر، ۱۵٪ افزایش می‌یابد (تحلیل سیستم‌های مکانیکی، ۲۰۲۳). این رفتار توسط سه عامل کلیدی تعیین می‌شود:

1. فشار تماس شیار و پولی
2. سرعت پاسخگویی کشش‌دهنده به نوسانات بار
3. ضریب اصطکاک ترکیب تسمه

تسمه‌های هم‌زمان با قرارگیری مثبت دندانه و حذف لغزش، برای کاربردهای دقیق ایده‌آل هستند. در حالی که تسمه‌های V شکل در گشتاورهای پایین‌تر از 600 نیوتن‌متر رایج باقی مانده‌اند، وابستگی آنها به اصطکاک عملکردشان را در بارهای شدید محدود می‌کند.

مکانیک توزیع بار در طول اعضای کششی

اعضای کششی — معمولاً الیاف آرامید یا سیم‌های فولادی — بیشترین تنش مکانیکی را در تسمه‌های محرک تحمل می‌کنند. تحت شرایط بار سنگین ، آنها:

• 75 تا 80 درصد از تنش محوری را جذب می‌کنند
• کشیدگی را در بار نامی به حداقل 1.5 درصد محدود می‌کنند
• نیروها را بین 6 تا 10 سیم باربر توزیع می‌کنند

سایش نامنظم اغلب نشانه‌ای از تخریب داخلی سیم‌هاست و 63 درصد از شکست‌های ناگهانی تسمه به اعضای کششی آسیب‌دیده برمی‌گردد (گزارش ایمنی درایوهای صنعتی، 2022).

تأثیر بار اضافی بر سیستم‌های محرک تسمه V

تحلیل خرابی سال ۲۰۲۱ در سیستم‌های نقاله معادن، همبستگی مستقیمی بین مدت زمان بار اضافی و شدت آسیب نشان داد:

تنظیم صحیح کرنش، خرابی‌های ناشی از بارگذاری بیش از حد را تا ۴۰٪ کاهش می‌دهد. به طور فزاینده‌ای، مهندسان تسمه‌های V شکل را با سنسورهای الکترونیکی لغزش برای پایش لحظه‌ای و دخالت زودهنگام ترکیب می‌کنند.

مواد پیشرفته‌ای که استحکام و دوام تسمه‌های انتقال قدرت را افزایش می‌دهند

نقش الیاف پلی‌استر، آرامید و کابل‌های فولادی در تسمه‌های انتقال قدرت سنگین

تسمه‌های امروزی با مواد کامپوزیتی ساخته می‌شوند که واقعاً استحکام و طول عمر آنها را افزایش می‌دهند. بیشتر آنها هسته‌های پلی‌استری درونی دارند که انعطاف‌پذیری بهتری فراهم می‌کنند و در برابر تنش مکرر در طول زمان مقاومت می‌کنند. سپس الیاف آرامید خاصی وجود دارند که شبیه به کلوار هستند و بر اساس گزارش آینده بازار در سال گذشته، از نظر وزن، حدود دو و نیم برابر قدرت کششی فولاد را دارند. وقتی شرایط واقعاً سخت می‌شود، تولیدکنندگان به کابل‌های فولادی به عنوان عناصر کششی روی می‌آورند. این کابل‌ها می‌توانند نیروهای بالاتر از ۱۶ کیلونیوتن را بدون تغییر شکل دائمی تحمل کنند. به همین دلیل است که ما آنها را در عملیات معادن و تجهیزات سنگین ساخت‌وساز جاهایی که قابلیت اطمینان بیشترین اهمیت را دارد، همه‌جا می‌بینیم.

عملکرد مقایسه‌ای مواد عناصر کششی تحت تنش بار

فولاد در محیط‌های با دمای بالا مانند موتورهای احتراقی عملکرد بهتری دارد، در حالی که آرامید دamping ارتعاشات برتر و وزن سبک‌تری فراهم می‌کند.

چگونه جهت‌گیری الیاف و لایه‌بندی کامپوزیت، بازده انتقال را بهبود می‌بخشد

سازندگان اکنون به استفاده از آرایش الیاف عرضی ۴۵ درجه روی آورده‌اند، زیرا این روش تنش را به‌طور یکنواخت‌تری در سراسر مواد پخش می‌کند. بر اساس گزارش آینده بازار (Future Market Insights) سال گذشته، این روش در مقایسه با چیدمان شعاعی سنتی، مشکلات لغزش جانبی را حدود ۱۸ درصد کاهش می‌دهد. ترفند هوشمندانه دیگری که به کار گرفته شده، ترکیب الیاف آرامید که به مقاومت در برابر کشش معروف هستند، با لایه‌های پلی‌استر پوشش‌داده‌شده با سیلیکون در بالای آن است. نتیجه چیست؟ اصطکاک در شرایط پیچشی سخت‌گیرانه ماشین‌آلات سنگین، حدود ۳۰ درصد کاهش می‌یابد. این موارد در عمل چه معنا دارند؟ این بدان معناست که درگاه‌های تسمه‌ای اکنون حتی در توان‌های بالا تا ۲۰۰ کیلووات در کارخانه‌ها و کارگاه‌ها، می‌توانند عملکردی مشابه سیستم‌های زنجیری قدیمی داشته باشند.

درایوهای تسمه دندانه‌دار: دستیابی به انتقال بدون لغزش در محیط‌های بار سنگین

مزایای تسمه‌های هم‌زمان نسبت به تسمه‌های V در کاربردهای دقیق با بار سنگین

در مورد حفظ نسبت‌های دقیق سرعت بدون هیچ گونه لغزشی، تسمه‌های همگام به راحتی از تسمه‌های V شکل سنتی پیشی می‌گیرند. تسمه‌های V شکل معمولی برای کارکرد خود به اصطکاک وابسته هستند، اما زمانی که شرایط سخت می‌شود تمایل به لغزش دارند و گاهی در بارهای سنگین تا حدود ۵٪ از بازدهی خود را از دست می‌دهند. تسمه‌های همگام دارای دندانه‌های کوچکی هستند که در هم قفل می‌شوند و همه چیز را دقیقاً هم‌راستا نگه می‌دارند. به همین دلیل طراحی دندانه، حتی در صورت تغییرات ناگهانی بار، هیچ نوسان سرعتی رخ نمی‌دهد. به همین دلیل است که این تسمه‌ها در تجهیزاتی مانند دستگاه‌های CNC و خطوط مونتاژ رباتی که دقت اهمیت بالایی دارد، بسیار ضروری هستند. تولیدکنندگانی که به تسمه‌های همگام تغییر می‌دهند، اغلب متوجه می‌شوند که سیستم‌هایشان روان‌تر کار می‌کند و در کل عمر طولانی‌تری دارد.

چگونه تسمه‌های دندانه‌دار گشتاور را بدون لغزش تحت بارهای پایدار منتقل می‌کنند

рем های دندانه‌دار بدون لغزش کار می‌کنند، زیرا دندانه‌های آنها در شیارهای پولی‌هایی که به آنها متصل می‌شوند قرار می‌گیرند. وقتی این دندانه‌ها در هم قفل می‌شوند، نیرو را روی بخش‌های محکم تسمه پخش می‌کنند که معمولاً از کابل‌های فولادی یا الیاف آرامید ساخته شده‌اند. این امر باعث می‌شود نقاط خاصی سریع‌تر از دیگران ساییده نشوند. بر اساس تحقیقات اخیر انجام‌شده توسط ARPM و NIBA در سال 2023، تسمه‌های دندانه‌دار تقریباً می‌توانند تمام توان مورد نیاز را حتی در شرایط بارهای سنگین بالای 1200 نیوتن‌متر منتقل کنند. در واقع در شرایط گشتاور بالا، این تسمه‌ها حدود 7 درصد به تسمه‌های V شکل سنتی چندشیاره برتری دارند.

مطالعه موردی: تسمه‌های دندانه‌دار تقویت‌شده با پلی‌اورتان در سیستم‌های نقاله صنعتی

یک تولیدکننده قطعات خودرو، تسمه‌های V لاستیکی را با تسمه‌های دندانه‌دار مسلح شده با پلی‌اورتان در سیستم نقاله رنگ‌آمیزی 24/7 خود جایگزین کرد. این ارتقاء، زمان توقف تعمیر و نگهداری سالانه را به میزان 40٪ کاهش داد و به‌خوبی بارهای ضربه‌ای 18 کیلونیوتنی را در حین انتقال رباتیک تحمل کرد. داده‌های پس از نصب نشان‌دهنده بهبود 12٪ در کارایی انرژی بود که ناشی از عدم لغزش تسمه است.

محدودیت‌های تسمه‌های تخت، V شکل و چند شیاری در شرایط بارگذاری شدید

طرح‌های سنتی تسمه در شرایط سخت با محدودیت‌های جدی مواجه هستند:

• تسمه‌های تخت تحت کشش تا 15٪ کشیدگی نشان می‌دهند که منجر به ناهمگونی سرعت می‌شود
• تسمه‌های V شکل در دماهای بالای 85°C به سرعت تخریب می‌شوند، زیرا ترکیب لاستیکی آنها تجزیه می‌شود
• تسمه‌های چند شیاری نیازمند تراز دقیق هستند — یک عدم تراز 0.5° می‌تواند عمر مفید تسمه را تا 60٪ کاهش دهد

این ضعف‌ها، جابجایی صنعت به سمت سیستم‌های سنکرون را تسریع می‌کنند که در آن‌ها پایداری انتقال ≥98٪ مورد نیاز است.

راهبردهای طراحی برای مقابله با لغزش و بار ضربه‌ای در سیستم‌های تسمه‌ای

رفتار تسمه در طی نوسانات ناگهانی گشتاور و رویدادهای بار شوک

در طی افزایش ناگهانی بار، تسمه‌های محرکه دچار نوسانات کششی گذرا می‌شوند که از ۲۰۰٪ مقدار اسمی فراتر می‌رود. این امر منجر به امتداد سریع و تولید گرما می‌شود، به‌طوری‌که دمای تسمه‌های V شکل به ۱۴۰ درجه سانتی‌گراد (۳۲۷ درجه فارنهایت) می‌رسد. برای جلوگیری از لغزش، مهندسان ضریب اصطکاک حداقلی (μ ≥ ۰٫۳۵) را تضمین می‌کنند و نسبت کشش بین طرف محرک و طرف شل را کمتر از ۵:۱ حفظ می‌کنند.

راهکارهای مهندسی برای کاهش لغزش در تسمه‌های V شکل با توان بالا

سه استراتژی اثبات‌شده قابلیت اطمینان تسمه V شکل را در برابر بارهای شدید افزایش می‌دهند:

• پوشش درام با لاستیک حاوی سرامیک، چسبندگی را در محیط‌های کثیف یا مرطوب تا ۴۰٪ افزایش می‌دهد
• سیستم‌های کشش مخروطی زاویه پیچش بهینه را (با دقت ±۰٫۵ درجه) علی‌رغم انبساط حرارتی حفظ می‌کنند
• طراحی شیارهای هیدرودینامیک نیروی گریز از مرکز را به فشار تماس اضافی تبدیل می‌کنند (+۲۵ کیلونیوتن/متر مربع)

این پیشرفت‌ها نرخ سایش را در عملیات معدن‌کاری پرتنش به حدود ≤1.2 میلی‌متر در سال کاهش می‌دهند.

مکانیسم‌های محافظت در برابر بار اضافه برای حفظ یکپارچگی تسمه محرک

قابله‌های محدودکننده گشتاور در 115٪ بار نامی فعال می‌شوند، از آسیب جلوگیری کرده و به‌طور متوسط سالانه 740 هزار دلار هزینه توقف تجهیزات را در هر واحد صنعتی کاهش می‌دهند (Ponemon 2023). سیستم‌های نظارت بر کشش در زمان واقعی که با فرکانس 2000 هرتز کار می‌کنند، امکان مدیریت بار انطباقی را فراهم کرده و عمر مفید تسمه را در محیط‌های مستعد ضربه به میزان 30٪ افزایش می‌دهند.

‫سوالات متداول‬

عوامل اصلی مؤثر بر لغزش تسمه در کاربردهای گشتاور بالا چیست؟

سه عامل کلیدی عبارتند از فشار تماس شیار و پولی، واکنش‌پذیری کشش‌دهنده به نوسانات بار، و ضریب اصطکاک ترکیب تسمه.

چرا تسمه‌های سنکرون در مقایسه با تسمه‌های V در کاربردهای بار سنگین ترجیح داده می‌شوند؟

تسمه‌های سنکرون به دلیل قفل شدن دندانه‌ای مثبت، از لغزش جلوگیری می‌کنند و حتی تحت بارهای سنگین نیز نسبت سرعت دقیق را حفظ می‌کنند.

از چه موادی برای افزایش استحکام و دوام تسمه‌های محرک استفاده می‌شود؟

تسمه‌های محرکه معمولاً از موادی مانند پلی‌استر، الیاف آرامید و کابل‌های فولادی استفاده می‌کنند تا استحکام و دوام آن‌ها افزایش یابد.

تسمه‌های دندانه‌دار چگونه گشتاور را بدون لغزش منتقل می‌کنند؟

تسمه‌های دندانه‌دار دارای دندانه‌هایی هستند که در شیارهای چرخ‌دنده قرار می‌گیرند و نیرو را پراکنده کرده و سایش را به حداقل می‌رسانند.
